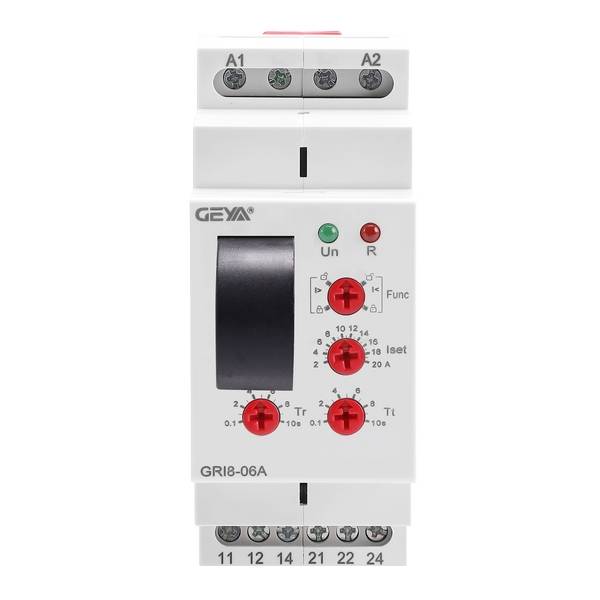

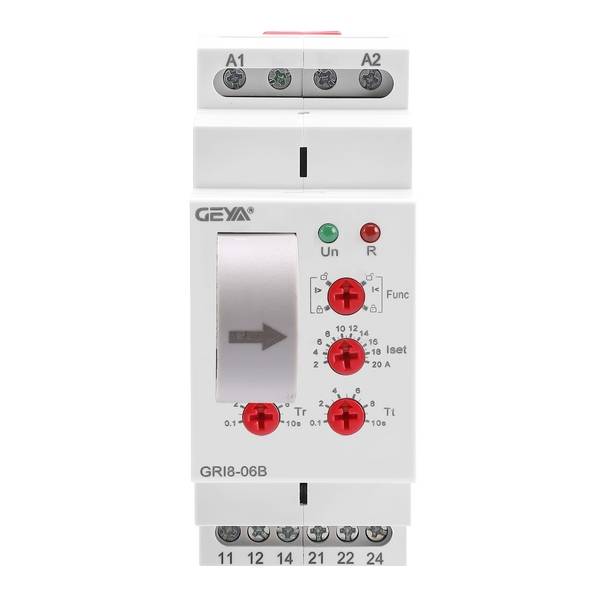

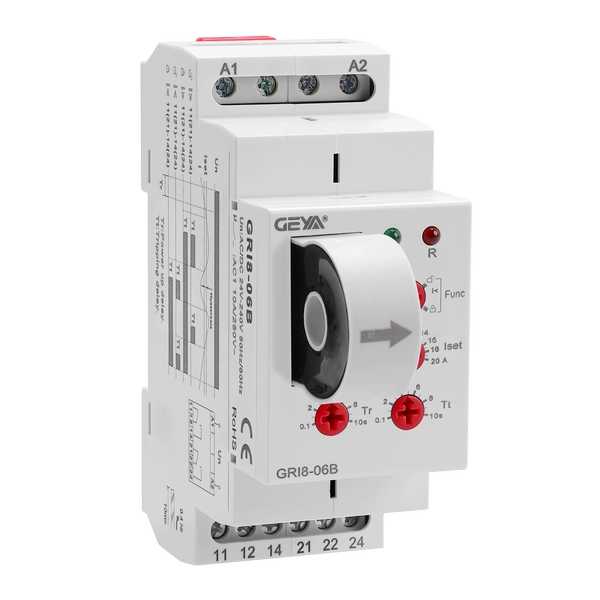

GRI8-06系列電流繼電器憑借其高適應性設計和便捷的安裝特性，成為工業電氣保

護領域的優選方案。該產品通過集成穿心式結構、寬電壓兼容性和多模式監控功能，顯

著降低安裝復雜度與系統改造成本，滿足復雜工況下的電流監測需求。

GRI8-06系列電流繼電器產品優勢：

1、安裝便捷性：無需切斷主回路，大幅節省施工時間

2、配置靈活性：交直流通用檢測，支持外接互感器擴展量程

3、空間利用率高：超薄機身優化控制柜空間布局

4、系統兼容性強：寬電壓電源適應各類工業環境

GRI8-06系列電流繼電器產品特點：

1、創穿心式結構

- 直接穿線安裝設計，徹底免除傳統電流繼電器需斷開主回路的操作步驟，提升

安裝效率并降低系統停機風險。

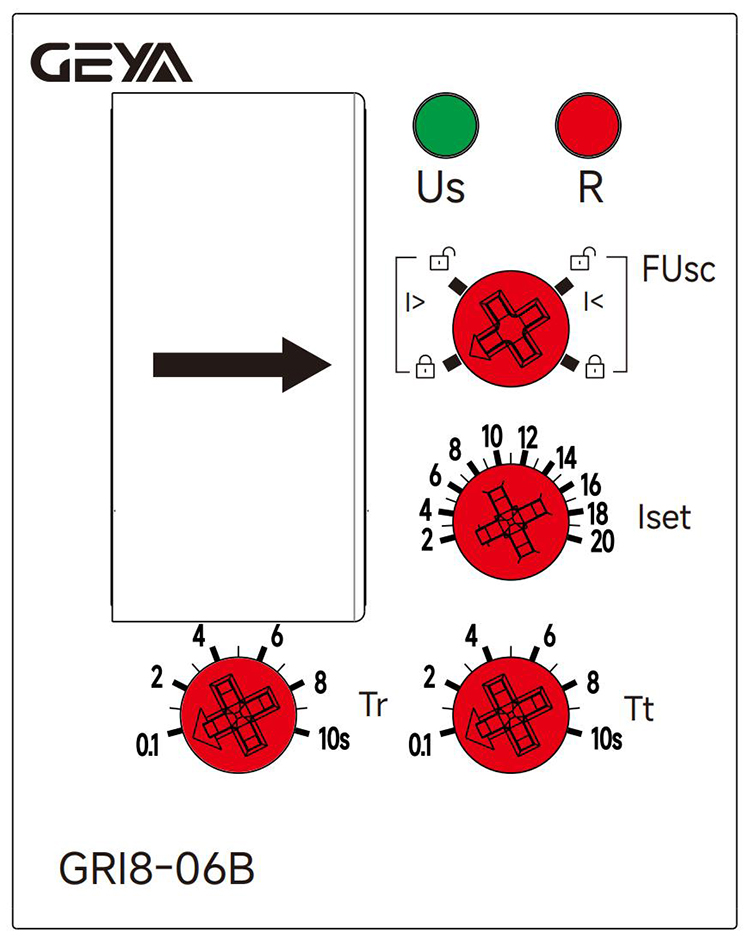

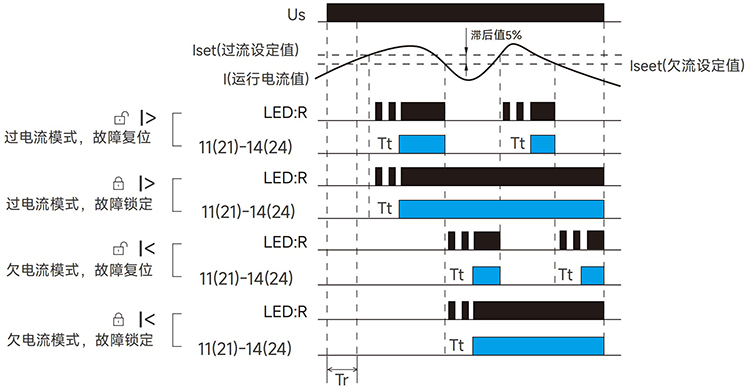

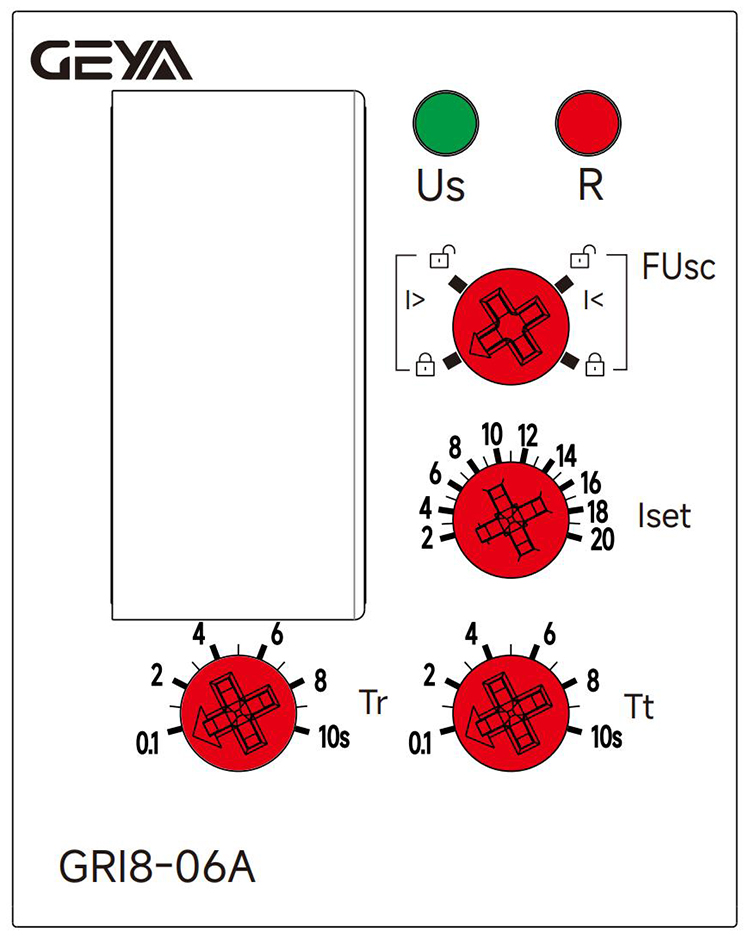

2、智能模式切換功能

- 通過面板旋鈕快速設定過流/欠流監控模式，無需專業工具即可完成參數配置，簡

化運維流程。

3、交直流全域檢測能力

- 提供交直流兼容規格選項，實現對不同電力系統的無縫適配，增強設備通用性。

4、可擴展監測范圍

- 內置隔離電流互感器同時支持外接互感器，監控電流范圍可擴展至數千安培等級，

滿足大電流場景需求。

5、寬幅電源適應性

- AC/DC 24~240V寬電壓輸入設計，有效應對工業現場電壓波動問題。

6、雙通道繼電器輸出

- 配備兩組獨立繼電器觸點（1CO+1NO），可同步觸發報警與控制指令，提升系統

聯動效率。

7、可視化狀態指示

- 高亮LED指示燈實時顯示繼電器工作狀態及故障類型，實現快速故障定位。

8、緊湊型設計

- 18mm超窄機身配合35mm標準卡軌安裝，為高密度電氣柜提供高效空間解決方

案。

GRI8-06系列電流繼電器產品應用：

1、工業設備電流保護

- 對電機、變壓器、變頻器等關鍵設備實現過載/欠載實時監控，防止因電流異常導

致的設備損毀事故。

2、電力系統安全監測

- 應用于配電柜、UPS電源等系統，監測饋線電流狀態，保障供電連續性及負載安

全。

3、自動化產線監護

- 集成至PLC控制系統，對生產線傳輸設備、機械臂等執行機構進行電流閾值管理，

避免堵轉或空轉風險。

4、能源管理場景

- 在光伏逆變器、充電樁等新能源設備中監控電流波動，優化能源利用效率并觸發保

護機制。

5、基礎設施運維

- 適用于水泵房、風機房等公共設施，檢測設備異常停機狀態，及時啟動備用系統。

A

B

功能

電源端子

額定電源電壓

額定電源頻率

消耗功率

電源允許波動范圍

電流設置范圍

測量電流頻率

電流設定方式

動作延時時間

電源指示燈

設定精度

電流測量精度

溫度波動誤差

滯后值

輸出

2×SPDT： Ith:8A;AC-15:Ue/le:250V/1.5A

小切換功率

輸出繼電器指示

機械壽命

電壽命(阻性負載)

工作環境溫度

存儲和運輸環境溫度

安裝方式

防護等級

安裝位置

安裝海拔高度

污染等級

接線能力

外形尺寸

重量

符合標準

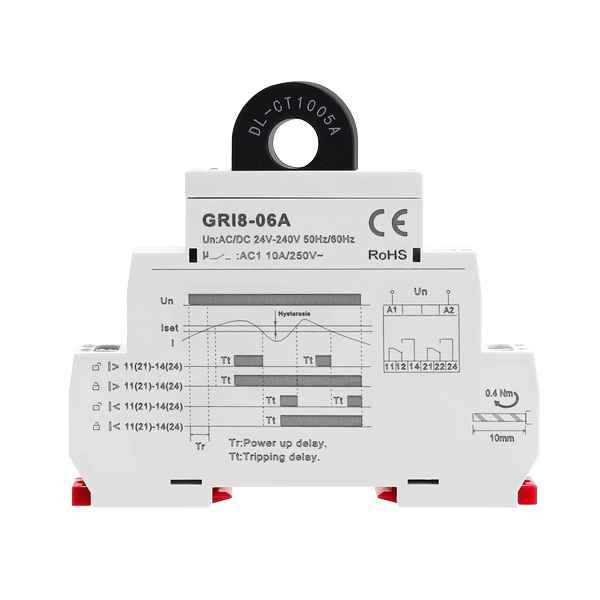

GRI8-06A,交流監測

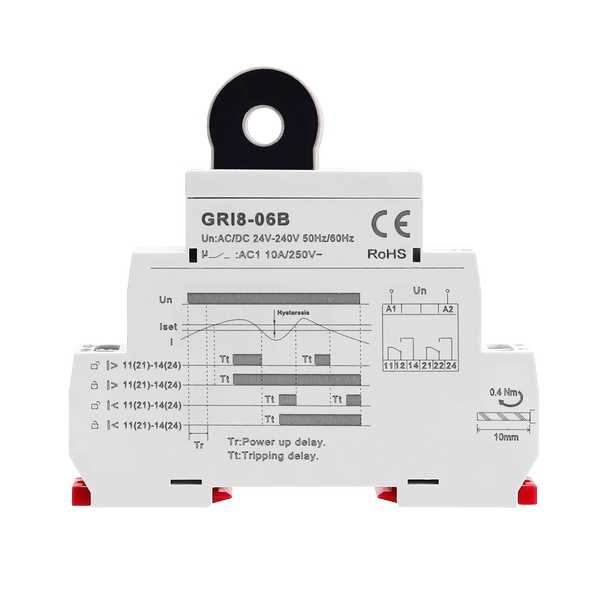

GRI8-06B,交直流監測

GRI8-06系列電流繼電器產品尺寸：

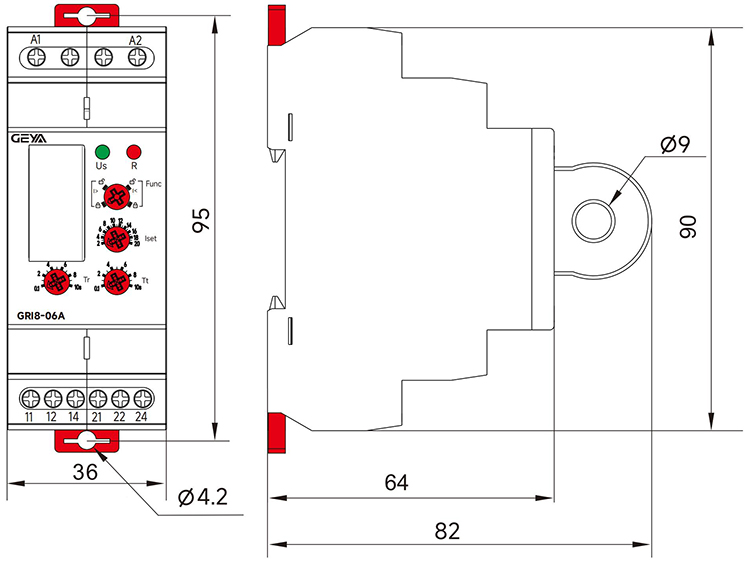

GRI8-06A

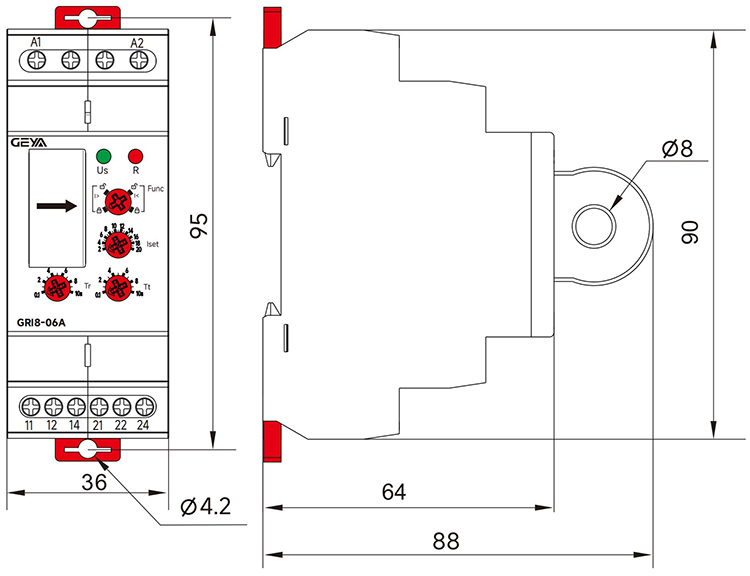

GRI8-06B

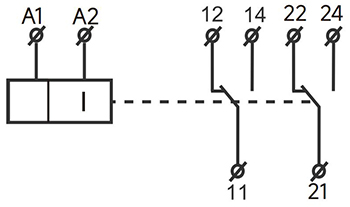

GRI8-06系列電流繼電器產品接線：

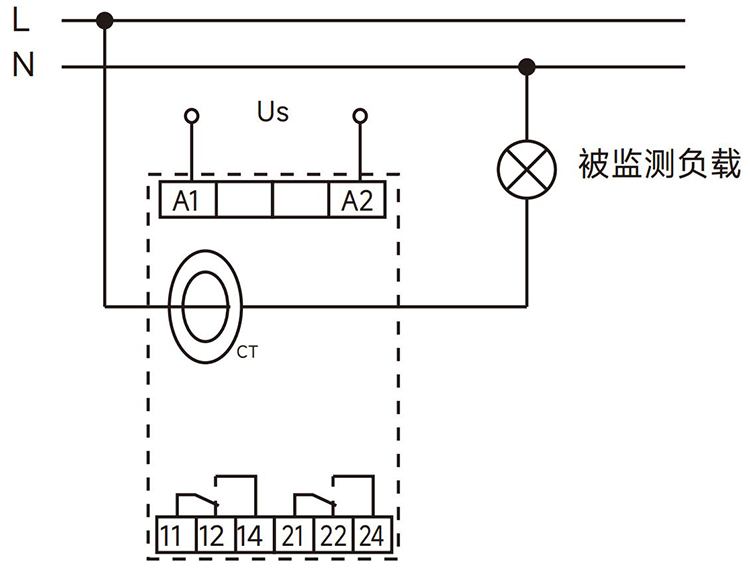

被監測電流≤20A

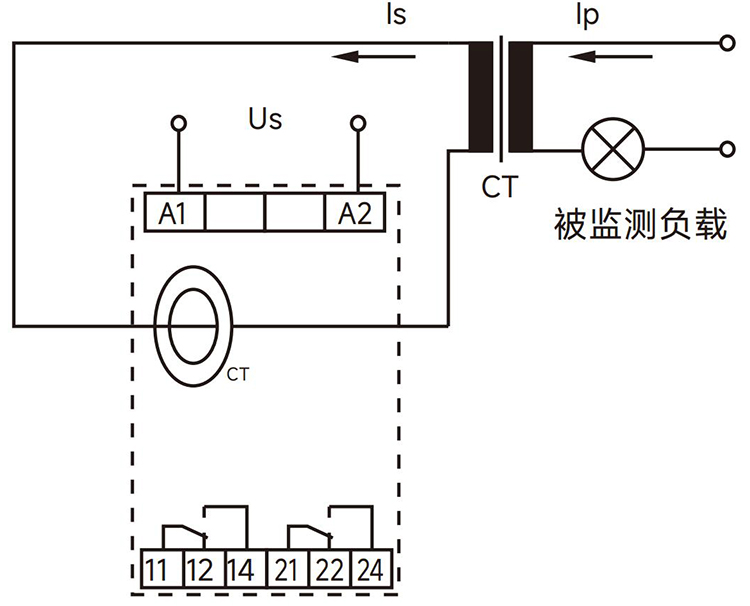

被監測電流＞20A，通過CT變換為二次電流

注：GRI8-06B檢測直流時注意穿心方向，否則無法準確檢測，如電流小于2A，可以采

用多次穿心的方式。
