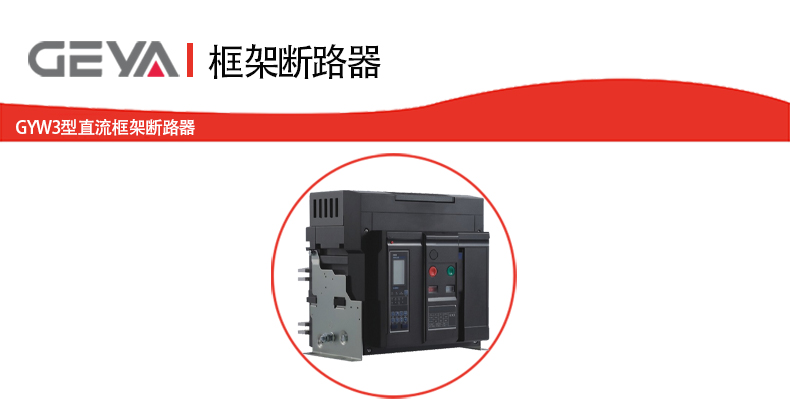

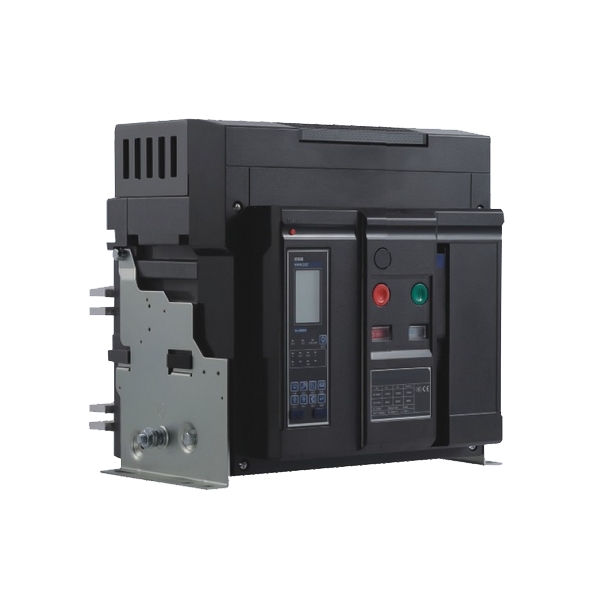

GYW3型直流框架斷路器產品特點：

1、高分段：

斷路器滅弧室和觸頭系統的設計，具有多項發明。采用窄縫、氣吹、磁吹滅弧的原

理，優化滅弧柵片形狀和滅弧柵片的排布方式，增加了對電弧的推動力、減少了電弧進入滅

弧室的阻力，提高了產品的分斷能力，可滿足DC1500V下的可靠滅弧。對控制器采集信號、

發出命令的時間進行優化，當出現較大故障電流時，可以大大縮短全分斷時間。

2、高壽命：

本體設計采用高強度的DMC材料，具有的沖擊強度和絕緣特性?；∮|頭結構的設

計，提高了產品的電氣壽命；對觸頭系統和操作機構做了大幅優化設計，金屬結構件的強

度更高，并實現了對觸頭壓力的補償，提高了產品可靠性和短時耐受能力。

3、小體積：

同等殼架產品中相間距小，分流器內置，利于成套柜尺寸縮減，同時使產品更加美觀。

4、臨界電流：

國內外首款滿足臨界直流負載無性框架斷路器，實現全電流范圍內可靠滅弧，可滿足

光伏PV2級隔離需求。

5、多種安全防護裝置：

具有抽屜式斷路器門聯鎖、抽屜式三位置鎖定及解鎖裝置、斷開位置鑰匙鎖、接線端子

防護罩、合閘準備就緒裝置等防護裝置。

GYW3型直流框架斷路器應用場合：

GYW3-2500/4000直流型萬能式斷路器(以下簡稱斷路器)適用于直流，額定電流800A

~4000A、額定絕緣電壓DC1500V、額定工作電壓為DC500V/750V、DC1000V/1500V

的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路等故障的危

害：還具有可靠的隔離功能。斷路器具有多種保護功能在做到高精確的選擇性保護的同時，

還可以避免不必要的停電提高了供電系統的可靠性和安全性。

GYW3型直流框架斷路器技術參數：
