在工業自動化和電力系統中，精準監測電流異常是保障設備安全運行的核心需求。

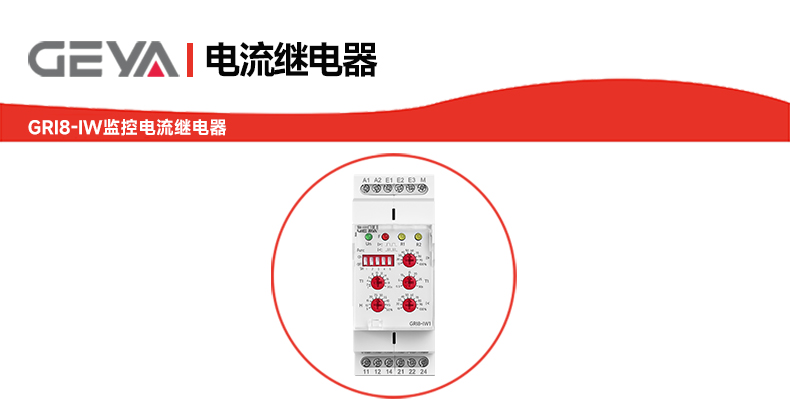

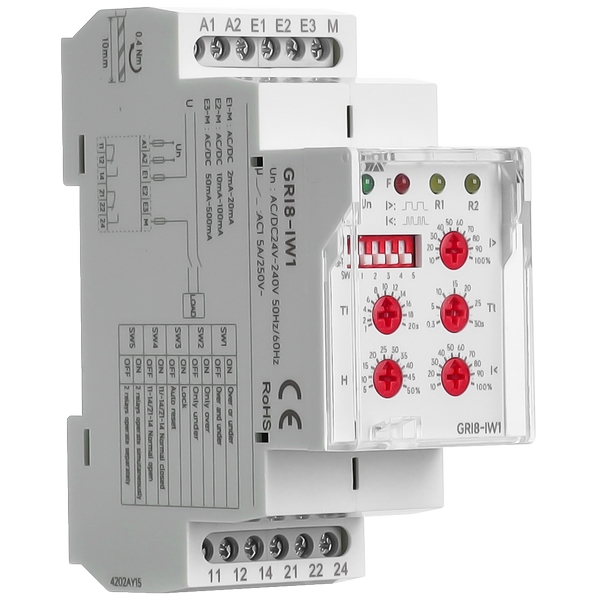

GRI8-IW監控電流繼電器通過高精度測量與靈活配置功能，為過流、欠流故障提供可靠

保護解決方案，有效避免設備損壞與非計劃停機。

1、測量精準：真有效值算法適應復雜波形環境

2、功能靈活：過流/欠流獨立或組合監控模式

1、高精度真有效值測量

- 采用RMS檢測技術，準確捕獲非線性負載電流波形，復雜工況下的測量可

靠性。

2、多重監控模式

- 支持過電流、欠電流的獨立監測或同步監測，用戶可根據設備保護需求靈活配置監

控策略。

3、可編程輸出觸點

- 提供常開（NO）/常閉（NC）觸點自由選擇

- 兩組繼電器輸出獨立工作，可同時控制不同回路

4、工程適配性強

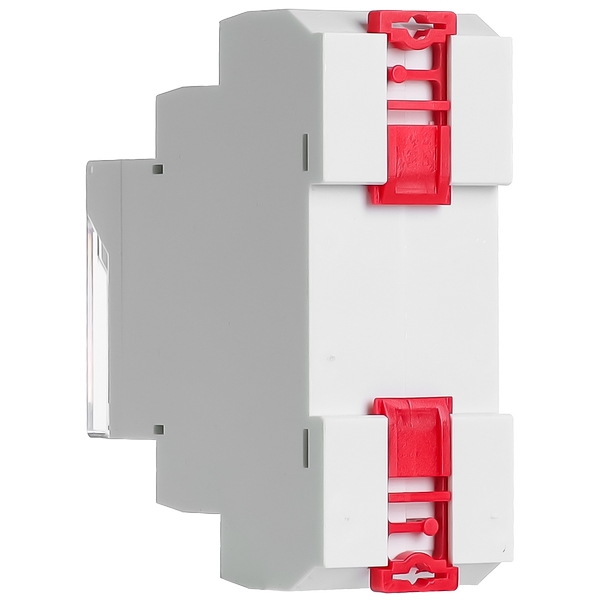

- 36mm超薄寬度，兼容標準35mm導軌安裝

- 工業級防護設計，適應嚴苛電氣環境

- 實時監測電動機、壓縮機、傳送帶等設備的過載與堵轉風險

- 預防泵機空轉、風機失速等欠電流故障導致的設備失效

2、系統集成場景

- 工業生產線：對關鍵設備實施電流異常連鎖保護

- 配電系統：監測變壓器、配電柜的電流越限事件

- 能源設施：保障光伏逆變器、UPS電源的電流穩定性

- 建筑自動化：電梯、通風系統等機電設備的電流狀態監控

GRI8-IW系列監控電流繼電器技術參數：

功能

供電端子

額定電源電壓

監控電流輸入端子

AC/DC2mA-500mA

50/60Hz

AC/DC0.15A-15A

50/60Hz

額定絕緣電壓

遲滯

供應指示

測量誤差

時間延遲

加電延遲/重置時間

旋鈕設置精度

輸出

額定電流

開關電壓

小泄漏容量DC

輸出指示

機械壽命

電氣壽命（AC1）

工作溫度

儲存溫度

安裝/DIN導軌

防護等級

操作位置

過電壓類別

污染程度

電纜尺寸

（mm2）

尺寸

重量

標準

AC/DC2mA-20mA   50/60Hz

AC/DC10mA-100mA  50/60Hz

AC/DC50mA-500mA  50/60Hz

AC/DC0.15A-1.5A  50/60Hz

AC/DC0.5A-5A  50/60Hz

AC/DC1.5A-15A  50/60Hz

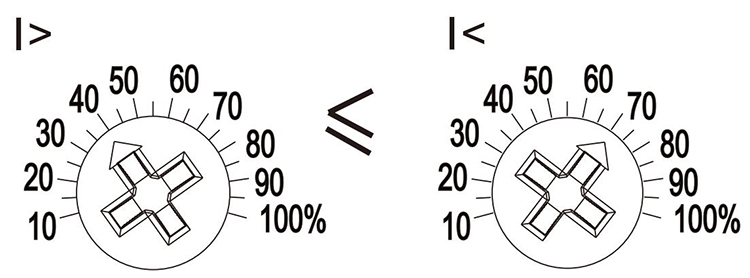

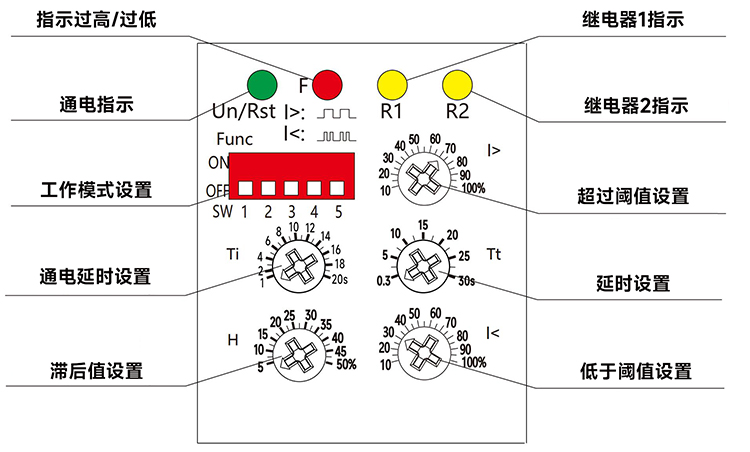

面板設置

當?shù)陀谠O(shè)定值大于高于設定值時，指示燈Un/Rest和F同時閃爍，繼電器觸點復位。

當?shù)?/span>于設定值小于高于設定值時，指示燈和繼電器將恢復。

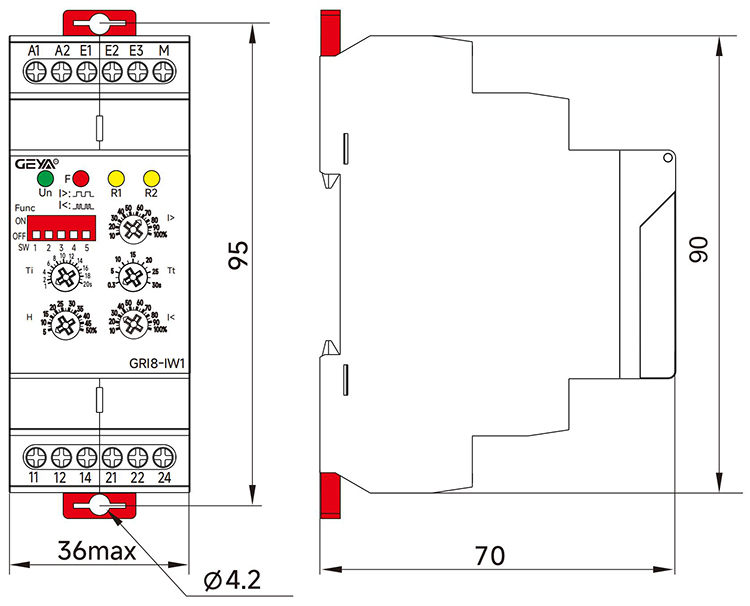

GRI8-IW系列監控電流繼電器產品尺寸：
