1、高性價比：在同等技術性能下具備價格優勢，外形簡約美觀

2、替代能力：核心性能對標品牌，支持30mA人身安全級保護

3、場景普適性：適配電梯、變頻空調、充電樁、工業控制等負載

1、測量精準：A型真有效值檢測，精度達±5%，覆蓋寬頻譜電流

2、靈活配置：10檔電流值+9檔延時自由組合，滿足分級保護需求

3、安全優先：30mA級保護強制0延時動作，保障人身安全

4、智能預警：四段LED實時顯示漏電趨勢，故障狀態一目了然

5、強適應性：AC 85-265V寬電壓電源，無懼電網波動

1、A型全場景防護

- 精準捕捉含變頻器、整流設備等產生的脈動直流剩余電流，適用充電樁、醫療設備

等現代電氣場景，保護閾值寬域可調（30mA-30A）。

2、十級精準定值保護

- 提供10檔剩余電流動作值（30mA至30A）與9檔延時（0s-9s），用戶可依據 總

保護/分支保護/防火監控 需求定制參數，實現分級選擇性保護，限度減少誤跳閘。

3、人身安全零妥協設計

- 當設定為30mA防護等級時，自動啟用強制0延時脫扣，觸電風險下電源瞬斷，

響應速度達行業安全標準。

4、可視化預警系統

獨創四段LED指示：

- 25%/50%/75% 設定值三級常亮預警，實時反饋漏電惡化趨勢

- 第四指示燈 明確顯示脫扣狀態，助力快速故障定位

5、工業級環境適應性

- 支持AC 85-265V寬電壓輸入，適應電力質量不穩定區域

- 36mm超薄機身，35mm標準導軌安裝，節省配電柜空間

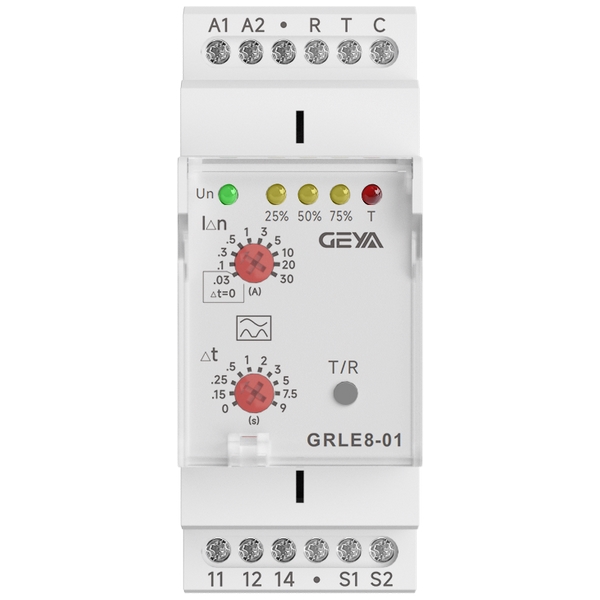

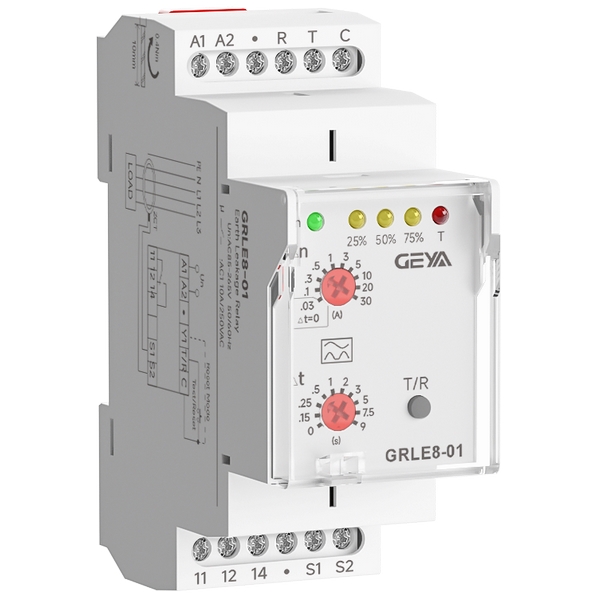

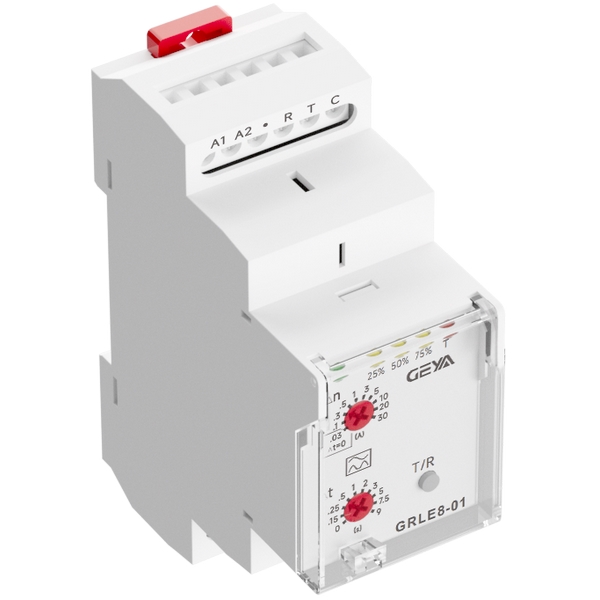

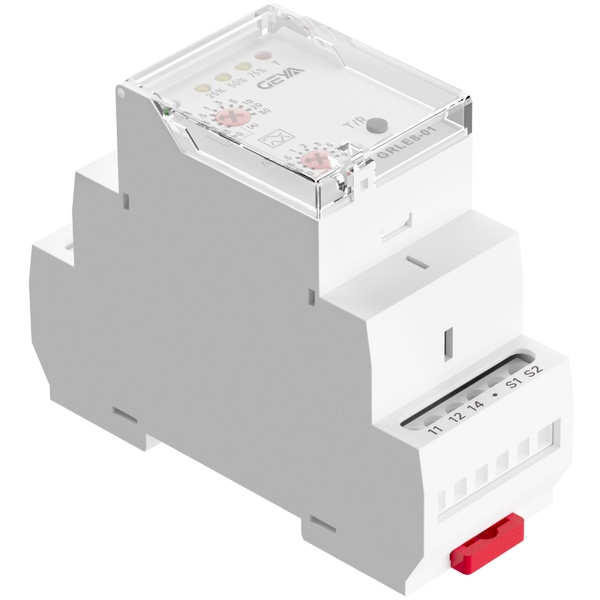

GRLE8剩余電流保護型剩余電流繼電器產品應用：

1、工業領域

- 變頻器控制柜、生產線電機群：抑制脈動直流漏電引發的設備損壞

- 光伏電站/充電樁配電系統：防范直流分量導致的漏電風險

2、建筑安全

- 醫院/商超/學校配電箱：30mA 0延時防護保障人員密集場所安全

- 數據中心UPS回路：多級延時配置避免敏感設備誤斷電

3、智能運維

- LED預警系統實現預防性維護，減少突發停機

- 通過繼電器觸點聯動PLC/BMS系統，構建遠程監控網絡

4、民生設施

- 電梯控制柜、變頻空調機組：解決高頻漏電監測難題

- 老舊電路改造：寬電壓設計適配不同電網環境

總結：

GRLE8以 「精準A型防護+智能分級配置+強可視化預警」 為核心，在保障30mA人

身安全級0延時響應的同時，通過10檔電流/9檔延時的精細化管理提升供電連續性。其

工業級寬電壓適應性與緊湊導軌式設計，為牌提供高性價比選擇，是升級電

氣安全系統的可靠方案。

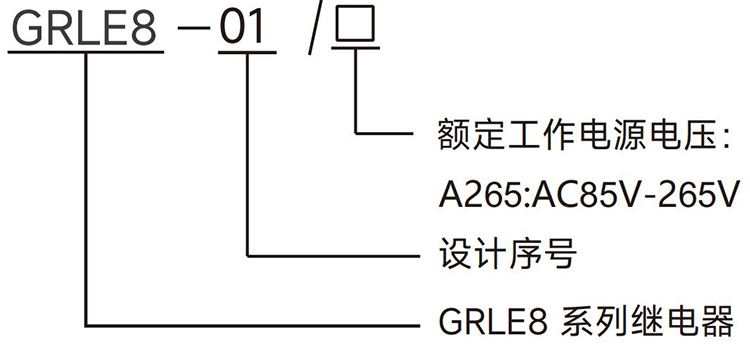

GRLE8剩余電流保護型剩余電流繼電器技術參數：

功能

電源端子

額定控制電源電壓

消耗功率

動作范圍

脫扣值

0,0.15,0.25,0.5,1,2,3,5,7.5,9s

當脫扣等級設為30mA時不適用

復位時間

≤30ms(脫扣電流≥5倍設定值)

≤50ms(脫扣電流=1倍設定值)

15%

開路或短路

脫扣：設定脫扣電流的±5%

時間：設定時間的±5%±50ms

手動/自動復位

1組延時轉換

：Ith:10A;AC-15:Ue/le:250V/2.5A

1×10?

電壽命(阻性負載)

復位時間

工作環境溫度

存儲和運輸環境溫度

安裝方式

防護等級

安裝位置

安裝海拔高度

污染等級

接線能力

外形尺寸

重量

符合標準

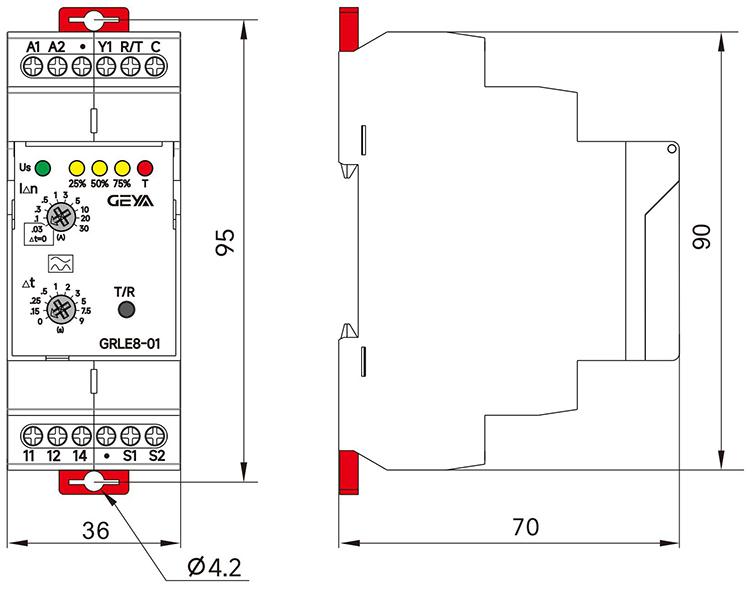

GRLE8剩余電流保護型剩余電流繼電器產品尺寸（單位:mm）：

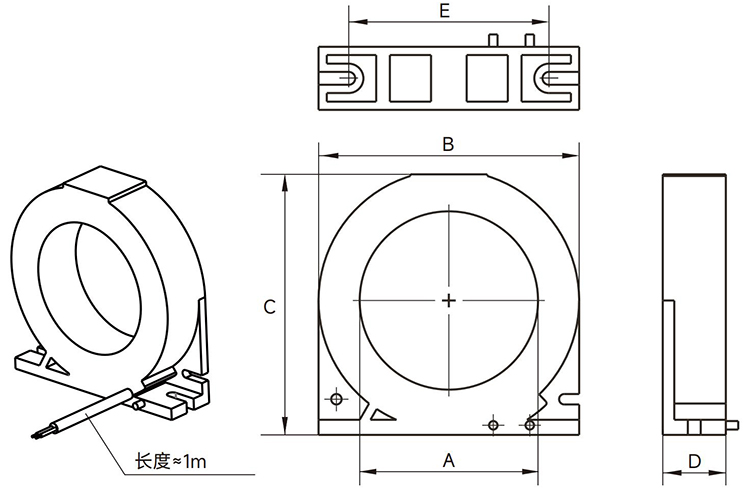

輔件尺寸：

注意:

1.剩余電流互感器（ZCT）需單獨購買。

2.詳細技術參數請查閱 ZCT 數據手冊。

A

ZCT26AL

ZCT45AL

ZCT63AL

ZCT80AL

ZCT100AL

ZCT150AL

ZCT200AL

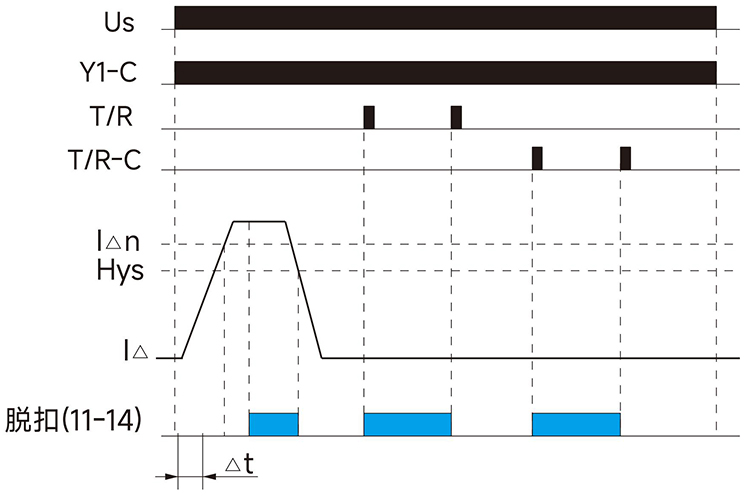

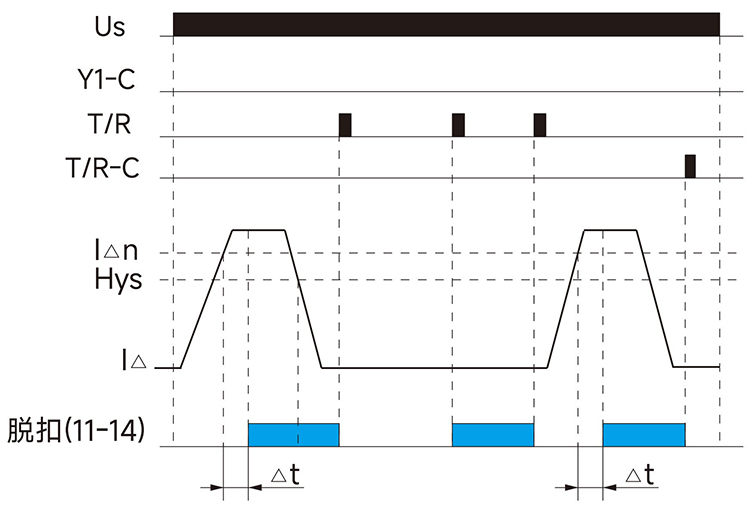

1、功能圖

斷開Y1-C, 工作于手動復位模式

短接Y1 和 C, 工作于自動復位模式

注意事項:

1.若剩余電流≥5 倍設定值，無論脫扣延時時間如何設置，繼電器都會立即脫扣。

2.當 I△n 設定為 30mA時, △t 強制為0。

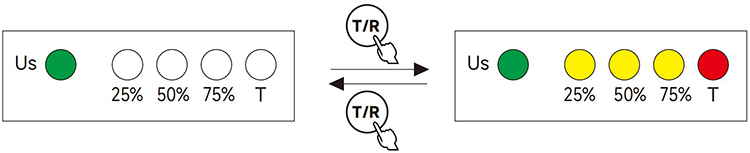

2、測試模式

按下 “T/R” 按鈕（或短接端子 T/R - C ），可使設備進入測試或復位狀態。

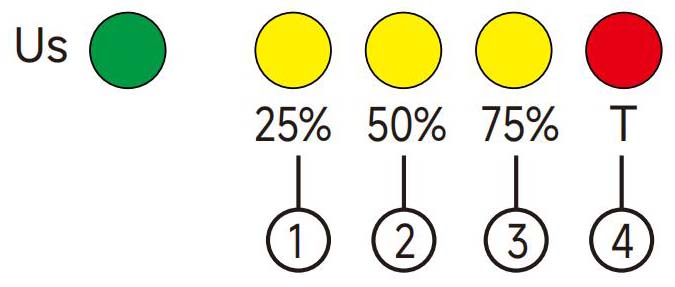

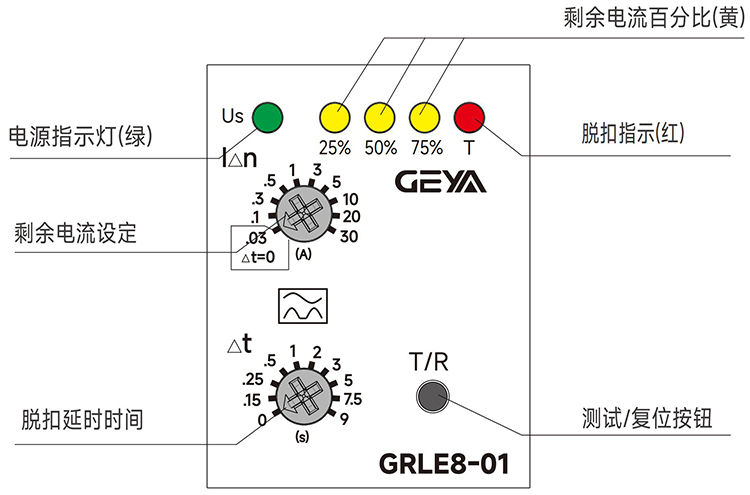

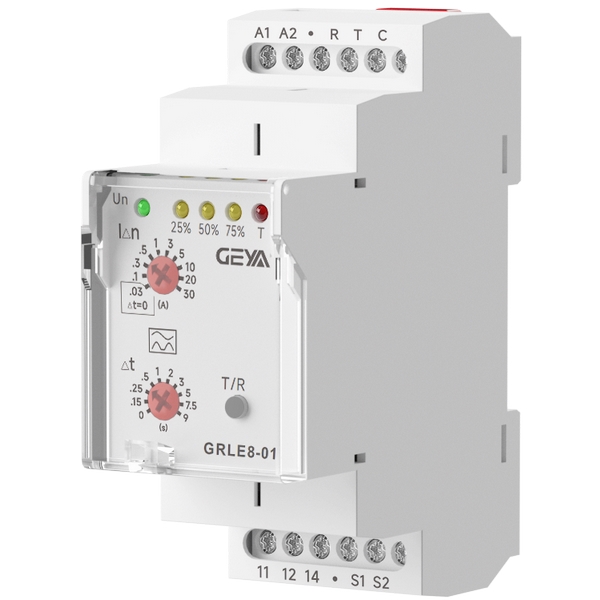

3、LED狀態指示

當剩余電流 ≥25%設定值，LED 常亮。

當剩余電流 ≥50%設定值，LED 常亮。

當剩余電流≥75%設定值，LED 常亮。

控制輸出（脫扣）指示。

注意:

當剩余電流互感器（ZCT）出現錯誤狀態時，LED①②③④會持續閃爍

GRLE8剩余電流保護型剩余電流繼電器產品接線：

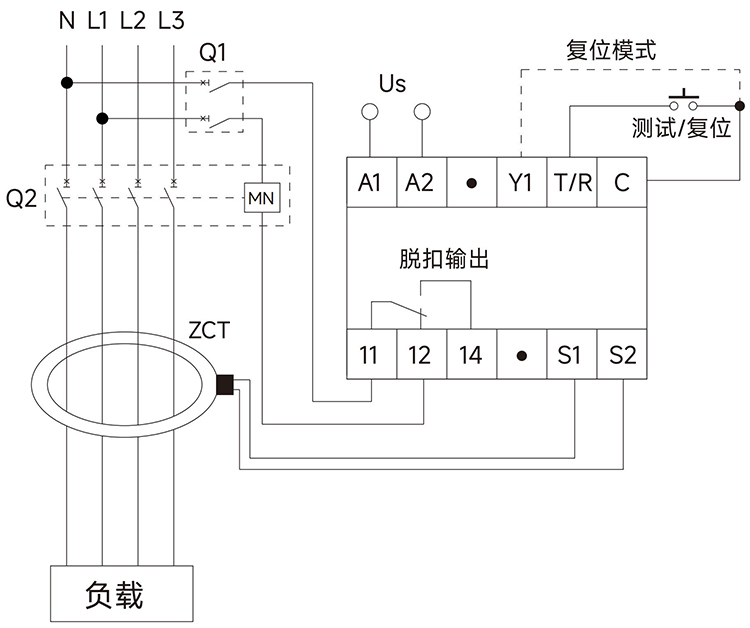

與欠壓脫扣線圈塑殼斷路器（MN ）的布線

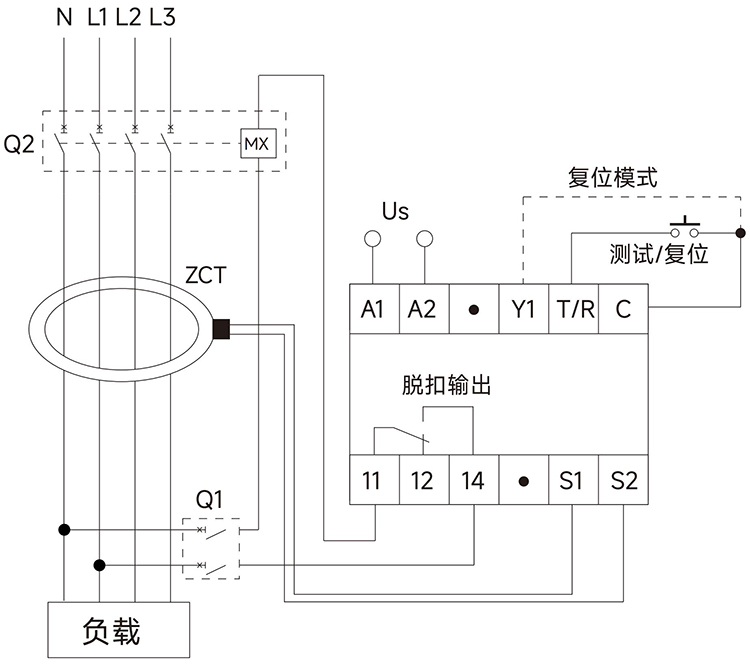

與分勵脫扣線圈塑殼斷路器（MX）的布線

注意事項：

1.斷開 Y1 - C 時，設備工作于手動復位模式；將 Y1 與 C 短接時，設備工作于自動復

位模式。

2.連接剩余電流互感器（ZCT）與本產品的電纜，應使用屏蔽電纜或雙絞線（長度≥1

 米 ）。

3.用于 “測試” 和 “復位” 遠程控制的電纜長度應≤10 米 。
